商品・加工別の印刷データ作成方法/注意点
卓上POP印刷 データ作成ガイド

卓上POP印刷について

卓上POP印刷

テーブルやカウンターの上で販促・PR効果抜群!卓上POP印刷は、三角柱POPやテーブルテント、四角すいPOPなどの卓上POPを作成できます。

この商品の仕様/料金を確認

対応アプリケーション

AiAdobe Illustrator (一部最新機能は除く) 対応バージョン

テンプレート必須商品です

弊社テンプレートでのご入稿が必須です。 下記リンクより、テンプレートをダウンロードし、データ作成にご利用ください。
卓上POP印刷のテンプレート

共通の注意点

必要なデータ

紙製POPの場合

プロセスデータプロセス(CMYK)データをご入稿ください。

ポリプロピレン製POPの場合

オプション選択画面

ご注文時にオプション選択画面にて白版の有無を選択していただきます。
(「全面白版有り」または「部分的白版有り」)
全面白版有りの場合はプロセス(CMYK)データのみご入稿ください。
部分的に白版を印刷する場合に限りプロセス(CMYK)データとは別に白版用データのご入稿が必要となります。

  • 部分的に白版を印刷する場合は「プロセスデータ」と「白版データ」が必要です

プロセスデータと白版データ白版データのご入稿がない場合、データ不備となり印刷工程へ進めることができません。
また、白版の形状についてはデータチェック項目ではありませんので、白版のデータ作成方法が適切でなかった場合、不備とならずに印刷工程へ進む場合もございます。以下作成ガイドをよくお読みいただき、完全データでのご入稿をお願いいたします。
白版について

POPのサイズとテンプレートについて

卓上POP印刷の各サイズは下図のとおりです。トムソンによる打ち抜きで仕上げます。
テンプレート内に塗り足しのエリアや文字切れの恐れがあるエリアをガイド線にて記載しておりますので、必ずご確認ください。※ガイドやトリムマークの位置関係は変更しないでください。

三角POP(三角柱POP)

サイズと展開図

【小サイズ】
三角POP小サイズ

【大サイズ】
三角POP大サイズ

【展開図(テンプレート)】
三角柱POPのサイズと形状

テーブルテント(A型POP)

サイズと展開図

【小サイズ】
テーブルテント(A型POP)小サイズ

【大サイズ】
テーブルテント(A型POP)大サイズ

【展開図(テンプレート)】
A型POPのサイズと形状
※文字の向きにご注意ください。

四角すい(ピラミッド型)POP

サイズと展開図

【小サイズ】
四角すい(ピラミッド型)POP小サイズ

【大サイズ】
四角すい(ピラミッド型)POP大サイズ

【展開図(テンプレート)】
四角すい(ピラミッド型)POPサイズと形状

【角度】
四角すいPOP(小)の角度四角すいPOP(大)の角度

仕上がりついて

加工位置のズレにご注意ください

製造工程上、仕上がり位置にズレが生じる場合があります。
加工位置で切り替わるデザインや、加工位置付近への文字の配置はお避けください。

加工位置で切り替わるデザインや、加工位置付近への文字の配置はお避けください

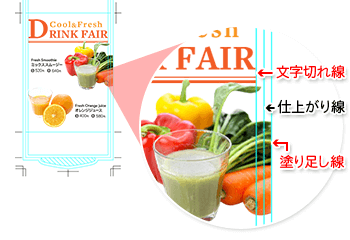

塗り足し・文字切れについて

塗り足し・文字切れは3mm以上必要仕上がり線よりも3mm以上塗り足しを作成してください。また切れてはいけない文字やオブジェクトは仕上がり線・加工位置より3mm以上離して配置してください。

側面の塗り足しを、底面に3mmほど追加

データ作成時のポイント

全面に背景色(背景オブジェクト)を入れたデザインの場合、型抜き加工の僅かなズレによって底部分の紙の色(白色)が見えてしまう場合があります。
データ作成の際、側面の塗り足しを、底面に3mmほど追加していただくと仕上がりがきれいです。

白版について(ポリプロピレン製POP)

ポリプロピレン製製品の印刷工程について

ポリプロピレン製の印刷商品はメディア(PP)の裏面に、「プロセスデータ」を元にフルカラーで印刷しその上に「白版データ」を元に白インキを印刷し製造しております。プロセスカラー(色)を印刷する位置には必ず白版が必要となります。
白版を配置することにより、色が透けにくく印刷されます。また印面の強度が向上し、インキ剥がれ等のトラブルを回避しやすくなります。

プロセスデータと白版データ 印刷のイメージ

プロセスデータと白版データ印刷のイメージ

白版データについて

ご注文時に白版の有無を選択していただきます。

面全体に白版を印刷する場合(白版データ入稿不要)

全面白版あり面全体に白版を印刷する場合は白版データのご入稿の必要はありません。(全面白版有り)全面に白が印刷され、透けにくい仕上がりとなります。

部分的に白版を印刷する場合(白版データ入稿必須)

部分的白版あり透明の部分を残したい場合または、白色でデザインする場合など、部分的に白版を印刷する場合は白版データのご入稿が必須となります。(部分的白版有り)

部分的に白版を作成する際のデータについて

プロセスカラー(CMYK)データ

白色でデザインする場合や、透明(PPシートのまま)にする場合はオブジェクトを配置しません。

白版データ

プロセスデータを配置している部分・白で印刷したい部分には必ず白版データを作成します。
(弊社指定の特色で塗りつぶし)

プロセスデータと白版

  • フルカラーと白色の位置がわずかにずれる場合がございます。予めご了承下さい。

白版はプロセスデータよりも0.1mm縮小して作成することで、印刷工程で生じるずれを目立たなく仕上げる事ができます。オブジェクトの縮小方法をアプリケーション別に紹介しております。

Illustratorでの白版の作成について(ポリプロピレン製POP)

ポリプロピレン製POPは白版の作成が必要な場合があります

部分的に白版を印刷する場合(部分的白版有りオプションのご利用時)のみ、プロセス(CMYK)データと白版データのご入稿が必要です。
白版データがない場合、データ不備となり印刷工程へ進めることができません。また、白版の形状についてはデータチェック項目ではありませんので、白版のデータ作成方法が適切でなかった場合、不備とならずに印刷工程へ進む場合がございます。

プロセスデータを作成してください

プロセスデータの作成

プロセスデータ作成

ご希望のサイズのテンプレート(ポリプロピレン製POP用)をダウンロードしていただき規程の範囲内にデータを作成してください。
プロセスデータ作成についてはIllustratorデータ作成の注意点も合わせてご覧下さい。

プロセスデータを複製

プロセスデータと白版データ

完成したプロセスデータ(アウトライン化済)をファイルごとコピーし、白版データとして使用します。
白版データは必ずプロセスデータとは別ファイルにて作成して下さい。

<白版データファイル名>
○○_shiro.ai  ※○○の部分は任意です

白版データを作成します

白版データは、プロセスデータと同じ座標に弊社指定の特色で塗りつぶしたオブジェクトで作成します。

ポリプロピレン製POP用のテンプレートについて

スウォッチ使用例

「白版データ」はオブジェクトを特色カラーで塗りつぶしていただく必要があります。専用テンプレートのスウォッチに特色カラーをご用意しておりますので、白版データ作成の際はご使用いただきますようお願いいたします。

オブジェクトの変形手順

オブジェクトに対する白版作成時の、オブジェクトの縮小を例にご説明していきます。

白版データ作成フローIllustrator

対象のオブジェクトを選択(図1)

※線がある場合は(オブジェクト→分割・拡張)を行って下さい

パスを合体します(図2)

パスを合体する(パスファインダ)
[ウィンドウ]→[パスファインダ]

0.1mm小さいオブジェクトを作成(図3)

パスのオフセットダイアログ
[オブジェクト]→[パス]→[パスのオフセット]
パスのオフセット
オフセット値:-0.1mm
※オブジェクトを拡大する場合には、オフセットの値を「0.1mm」にして下さい。

スウォッチより特色を指定(図4)

オフセットしたオブジェクトの塗りの色は弊社指定の特色で塗りつぶしてください(スウォッチをご利用ください)

不要なオブジェクトの削除(図5)

白版からはみ出しているプロセスデータを削除して白版の完成です(図5)
白版データ完成

白版データの保存

白版データ作成後、白版データ内のプロセスデータオブジェクトは削除し、指定の特色カラーのオブジェクトのみであることをご確認いただいたのち、ご入稿下さい。

指定の特色以外のカラーを使用しないでください

白版のオブジェクトは必ずスウォッチに設定されている特色で塗りつぶしてください。

100%以外の濃度を設定しないでください

塗りつぶしたオブジェクトにグラデーションや透明効果の使用はお避けください。
Illustrator入稿で、色(プロセスカラー・白版)をのせたくない箇所はクリッピングマスクまたは切抜きをしてオブジェクトがない状態にしてください。0%=白のオブジェクトで隠す方法は適切ではありません。仕上がりが予期せぬ結果となる場合があります。

以下の機能(効果メニュー)は使用できません

「3D」「ドロップシャドウ」「光彩」「ぼかし」の効果は使用しないでください。

画像データ(ビットマップデータ)は使用しないでください

プロセスデータに画像データ(ビットマップデータ)を使用している場合は、画像の形状にあったオブジェクトを作成してください。

Illustrator入稿ガイドIllustratorでデータ作成される場合は、Illustrator入稿 印刷データ作成方法/注意点についても、合わせてご確認下さい。
Illustrator入稿 印刷データ作成方法/注意点
